一、制冰机结构,制冰机主要有压缩机、干燥过滤器、冷凝器、膨胀阀、蒸发器、电箱、单向阀等部件构成:



1、压缩机,为制冰机提供动力,是制冰机的心脏,压缩机质量,是评价制冰机好坏的重要指标之一。



2、干燥过滤,小小干燥过滤器,作用不可小觑,可以过滤制冰系统的水分和残渣,是制冰机清道夫,保障制冰稳定运行。



3、冷凝器,冷凝器有风冷和水冷两种,主要靠风扇带走多余热量,把高温的汽态冷媒冷却为液态,为制冰机蒸发提供必要的温度。



4、膨胀阀,制冰机通常采用热力膨胀阀,其作用是把液态冷媒节流膨胀成汽态冷媒,为制冰机蒸发提供条件,并且可以调节制冰机冷媒的流量。



5、蒸发器,制冰机蒸发器称冰桶其主要作用是蒸发器吸收水的热,把水迅速结成冰。制冰机厂家能否生产蒸发器,是制冰机厂家实力的象征。



6、电,通常电箱会输入控制系统,已控制每个部件协调稳定运行。通常有多个继电器、接触器、PLC控制器,相序保护器构成,组装的电箱要比电路板好很多,系统稳定,安全更可靠,方便维修,缺点价格稍贵。



1. 其他部件,如单向阀,防止冷媒反流串气,电磁阀,控制制冰系统冷媒流量速度压力等。



2. 备注:大型制冰机结构略有不同,会有更多的附件配件。



二、制冰机工作原理

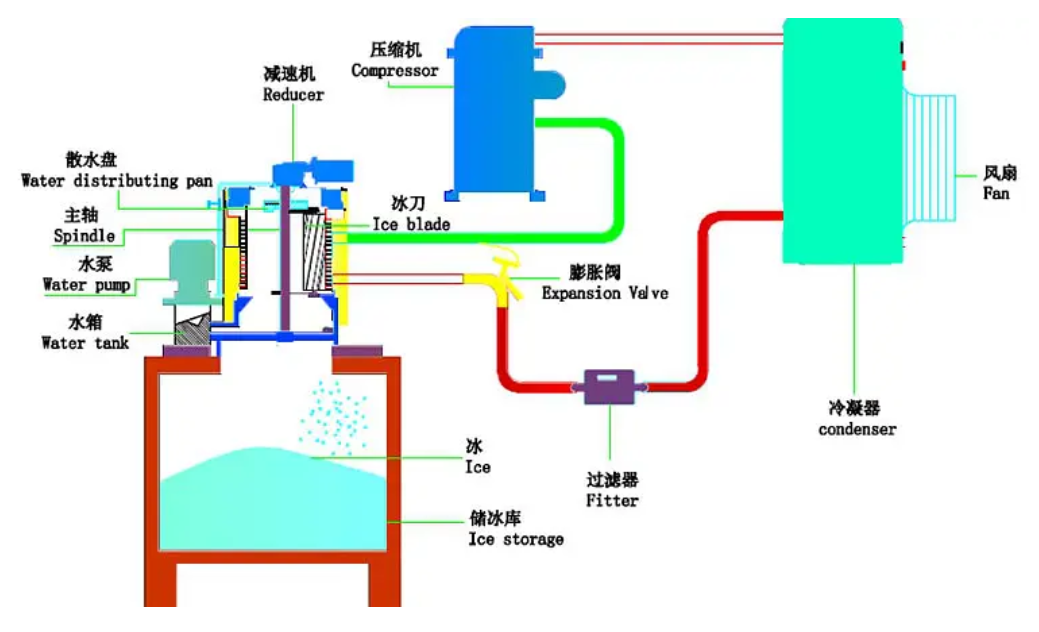

以片冰机为例,蒸发器是片冰机制冰的装置,是圆柱体状,内部有环状的导流环,使低温冷媒快速与水(分水盘均匀洒出的水)冷热交换,迅速接成冰,减速机带动冰刀把冰挂下,落在储冰桶。附:片冰机制冰原理图一张,只有懂制冰机结构和原理,才能正确选购制冰机。
